因有在用單截18650的小手電筒及一些相關設備，所以才有了這個充電器。規格就不說了，官網上載明的蠻清楚的，會選這個是因可選擇快慢充，也可充一般三四號的充電池，也有內阻可參考，價格上也能接受。
另他本身是附８字頭的電源線，如不放心也可外接變壓器，將變壓的工作外移，可減少充電器本體的熱量。
這次拆是因他的按鍵會連點了（跟滑鼠的狀況相同），充電器上雖不影響使用，但他切換是循環的，參考機能也不少，點過頭後又要再循環一次，索興拆開換微動開關、順便清潔並記錄分享。

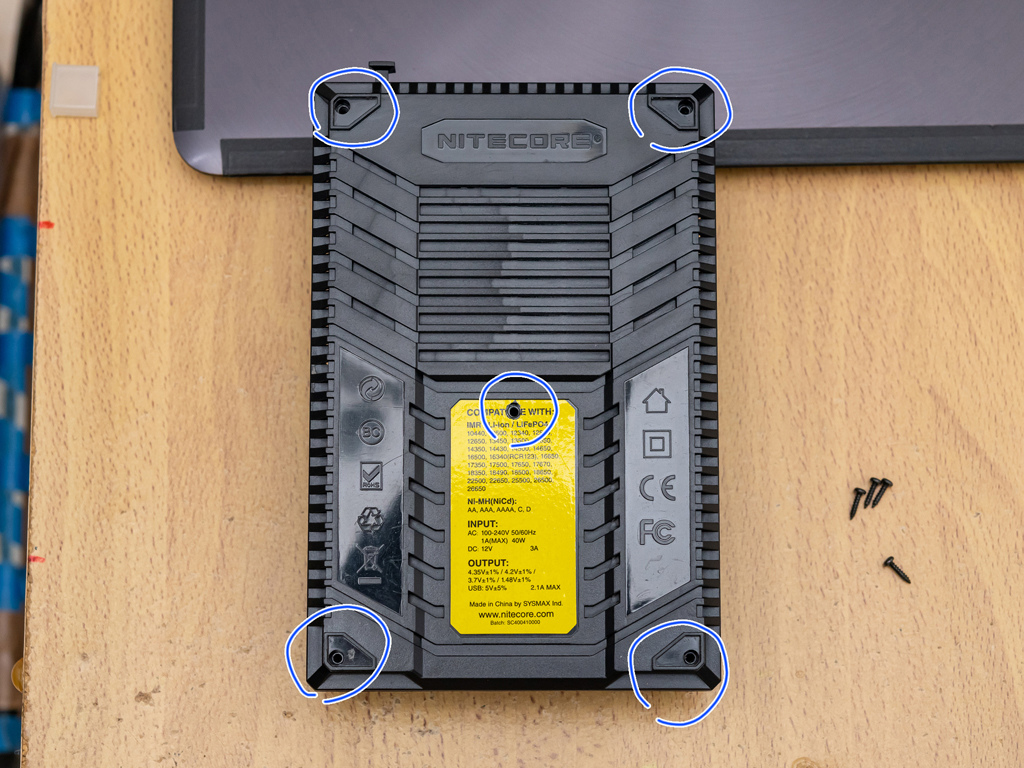

▼腳墊下及貼紙下共５顆十字螺絲。

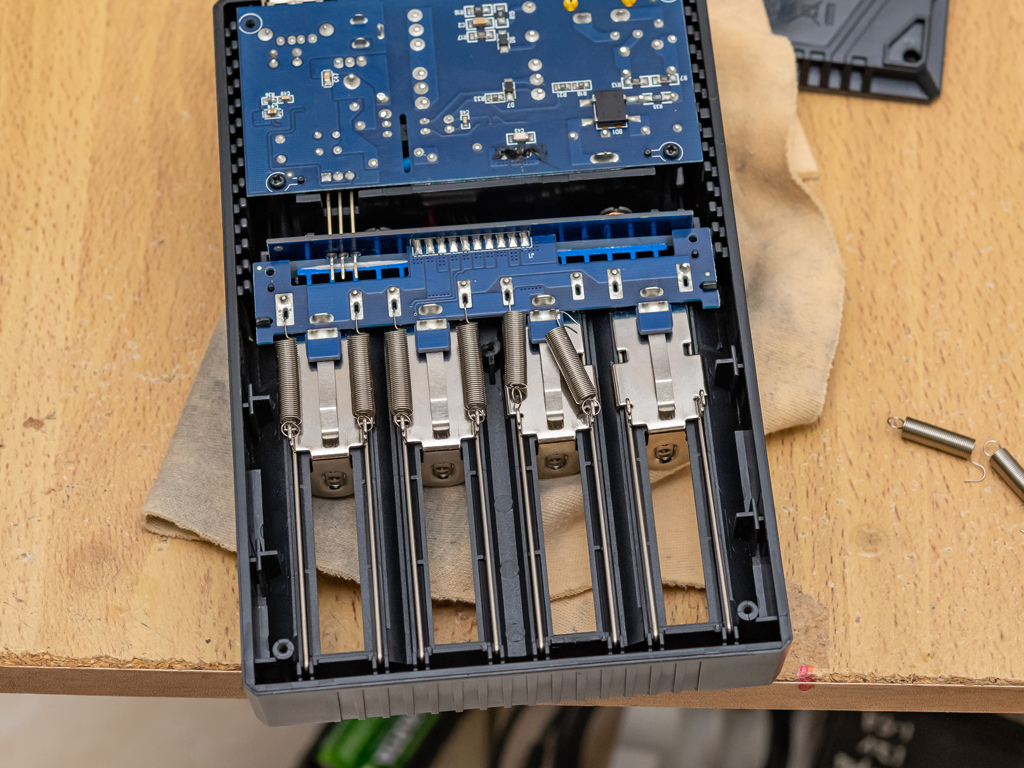

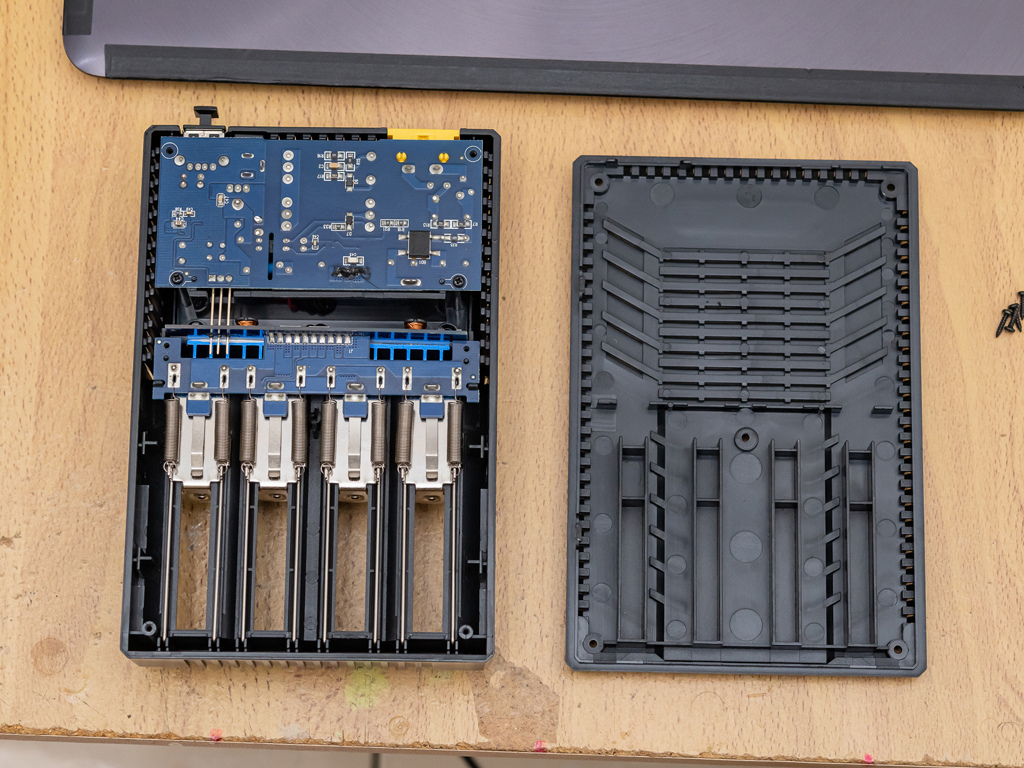

▼打開底蓋後先下彈簧。
▼彈簧我是用牙籤拉出脫勾，小心彈飛。

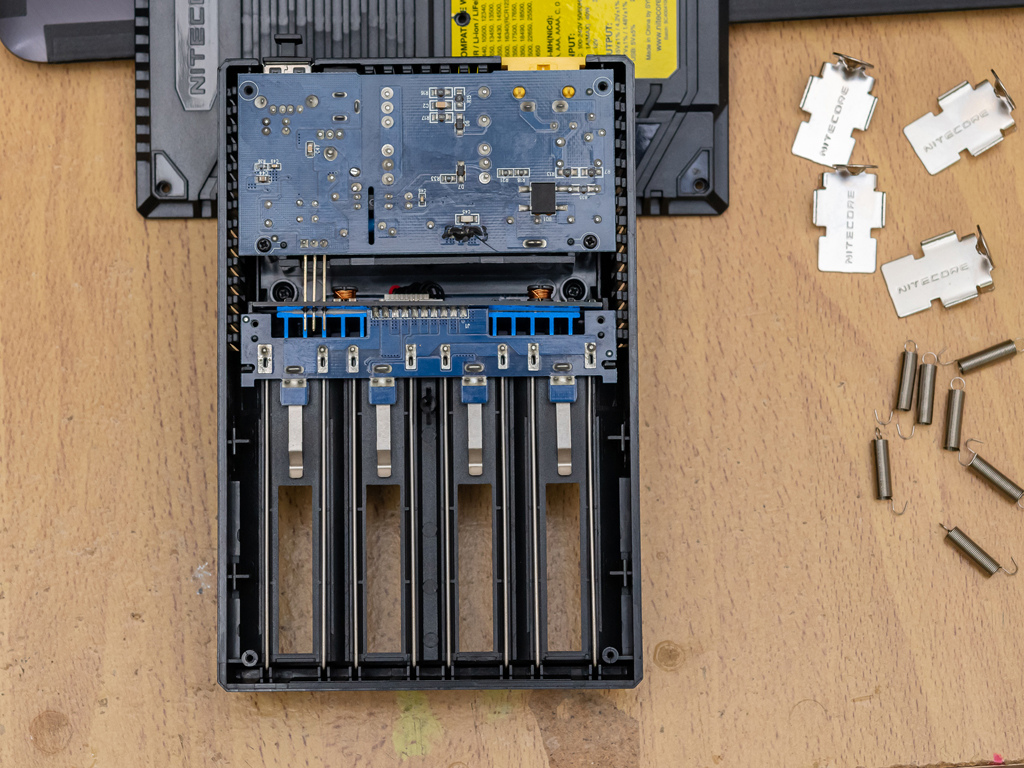

▼取下彈簧及壓片後準備拆板子。

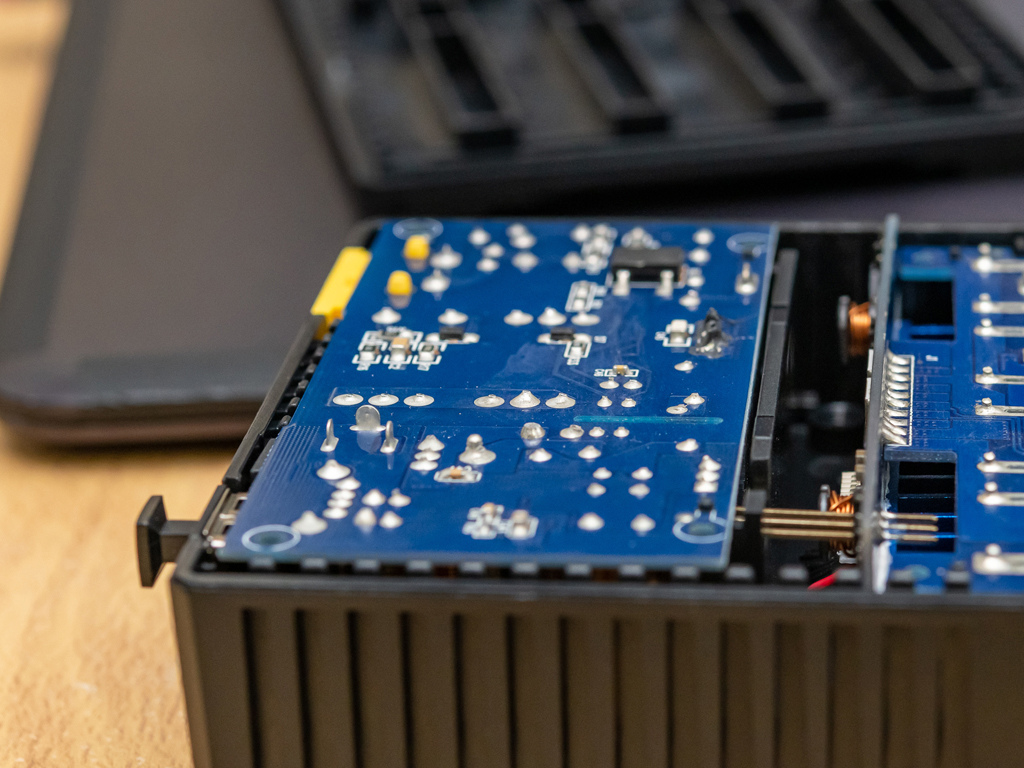

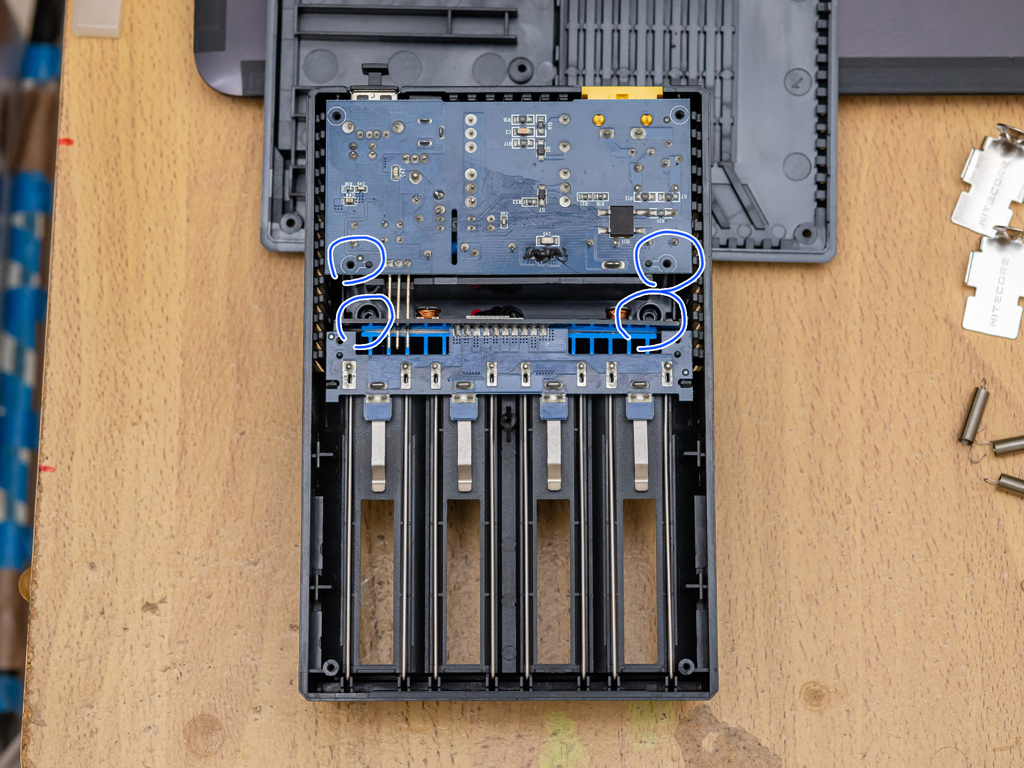

▼４顆螺絲。要拿出來時要注意下方橫板，左右有小勾榫。
▼整個模組拿出來後就看得到微動開關了。不過手路不好就是。

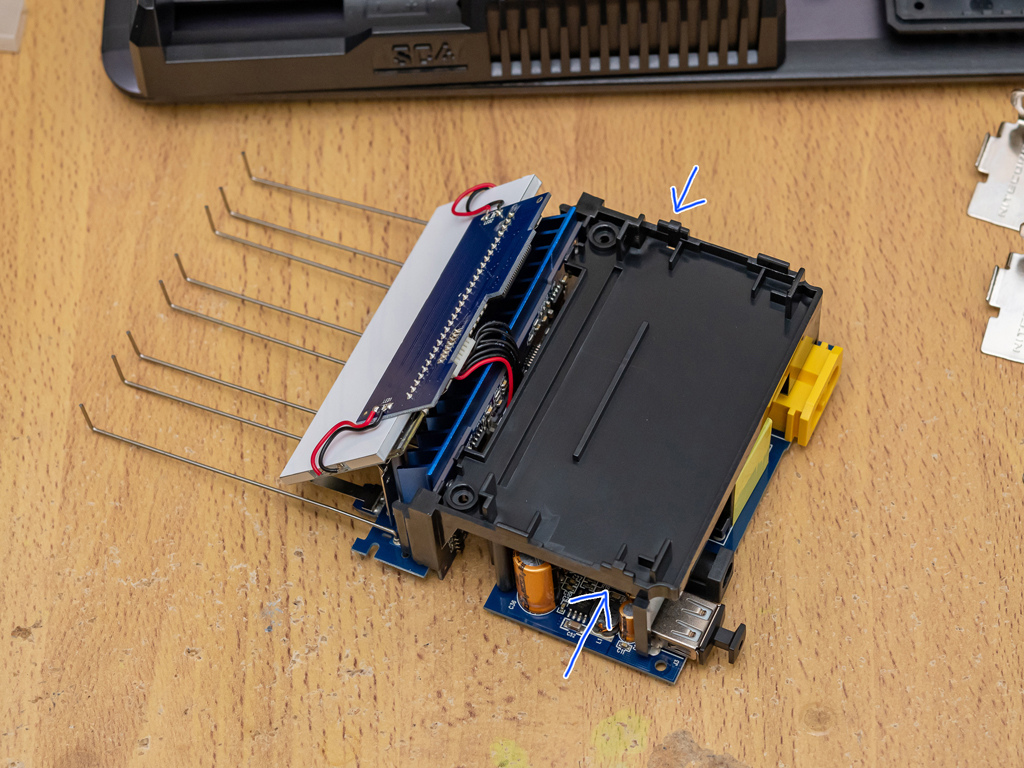

▼液晶的排線插頭在縫縫裡。就算硬拉開的話也不好插回，所以繼續拆。

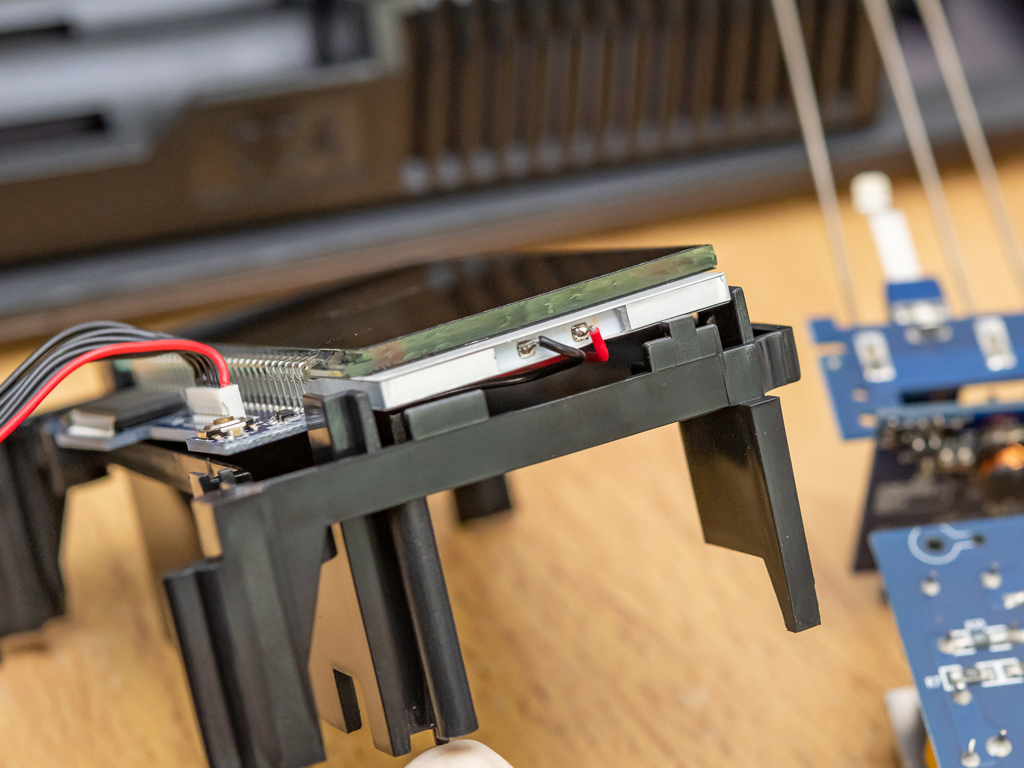

▼液晶座上有卡榫固定液晶，先小心撓開，然後座就可以往上抽出。

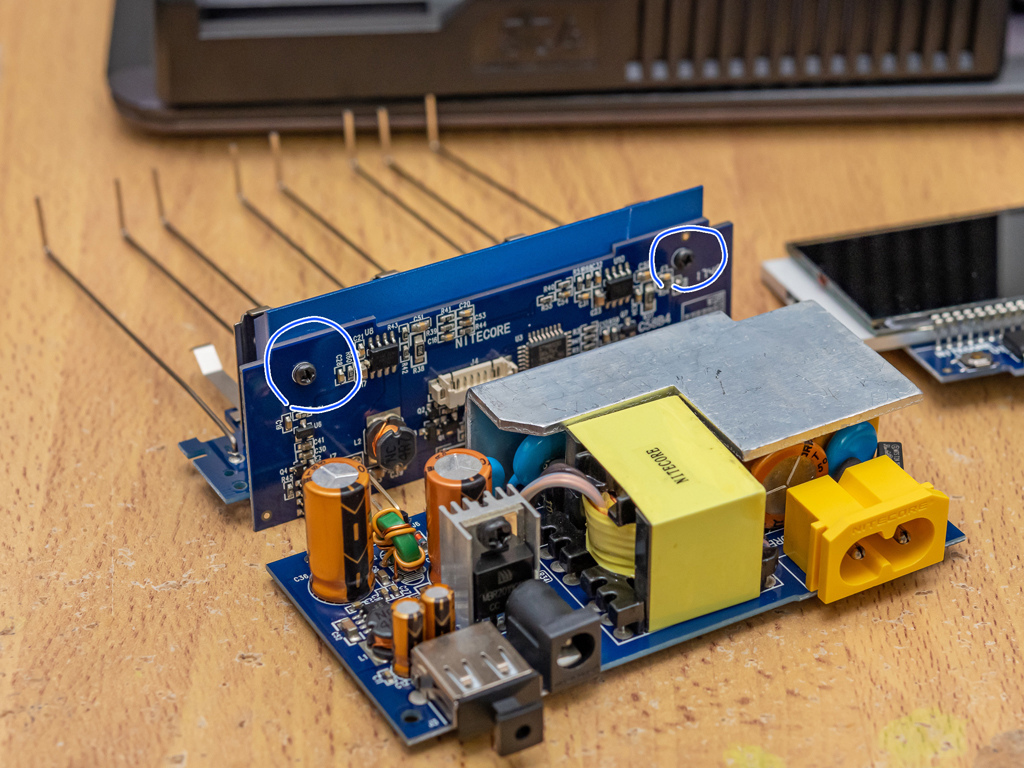

▼上下模組只有三根細鋼絲連著，小心別折到。

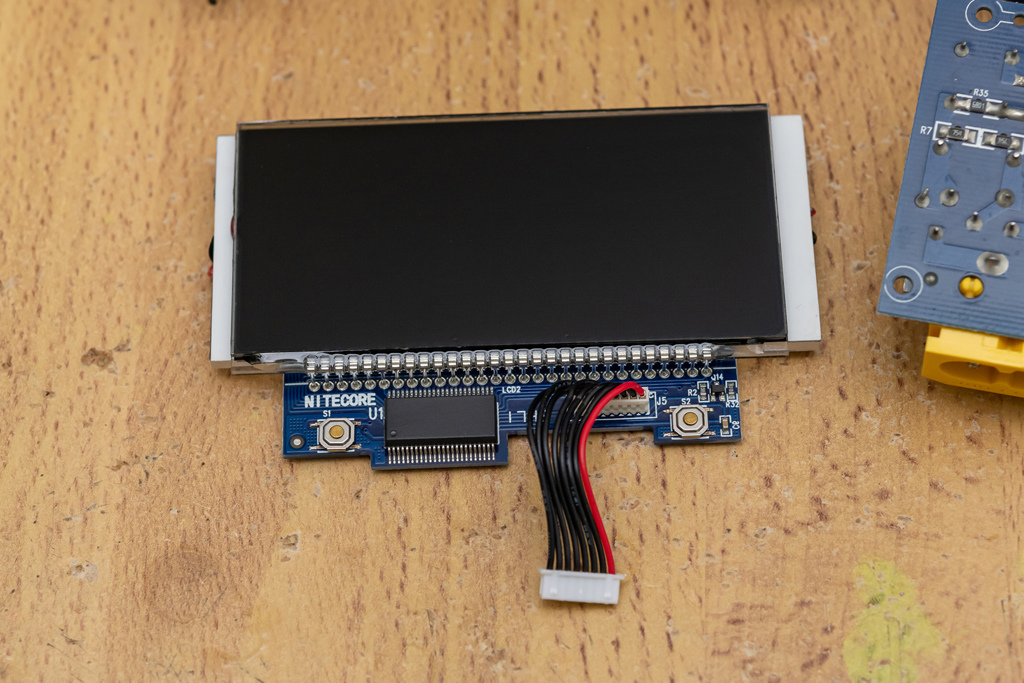

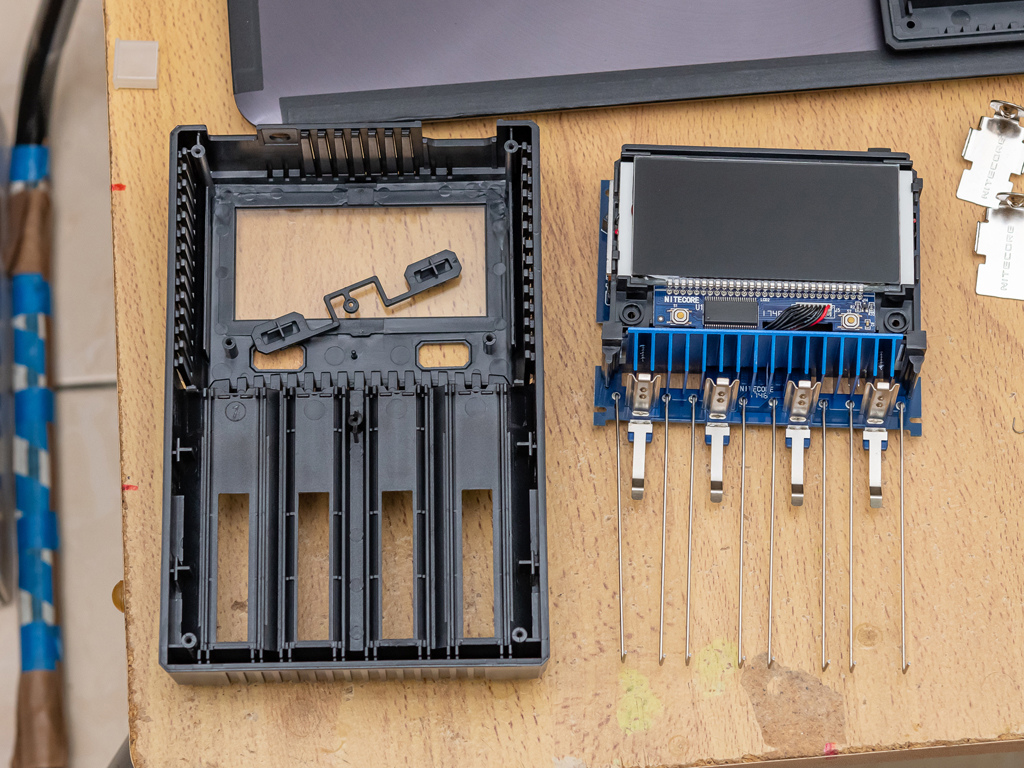

▼分開的液晶模組。

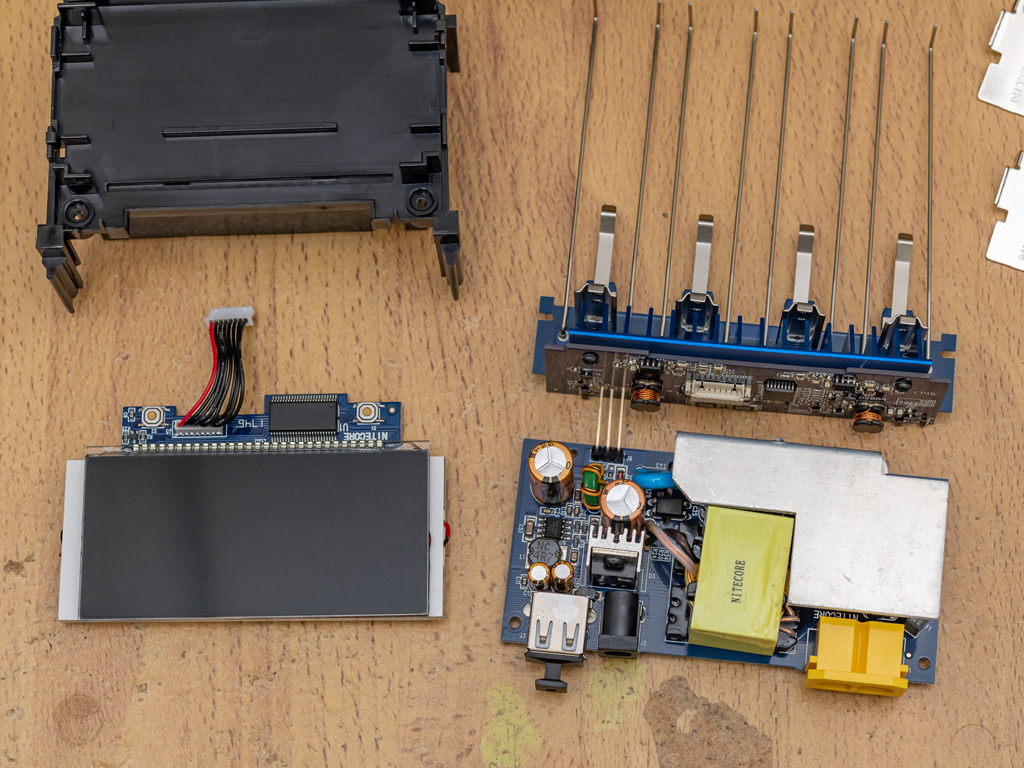

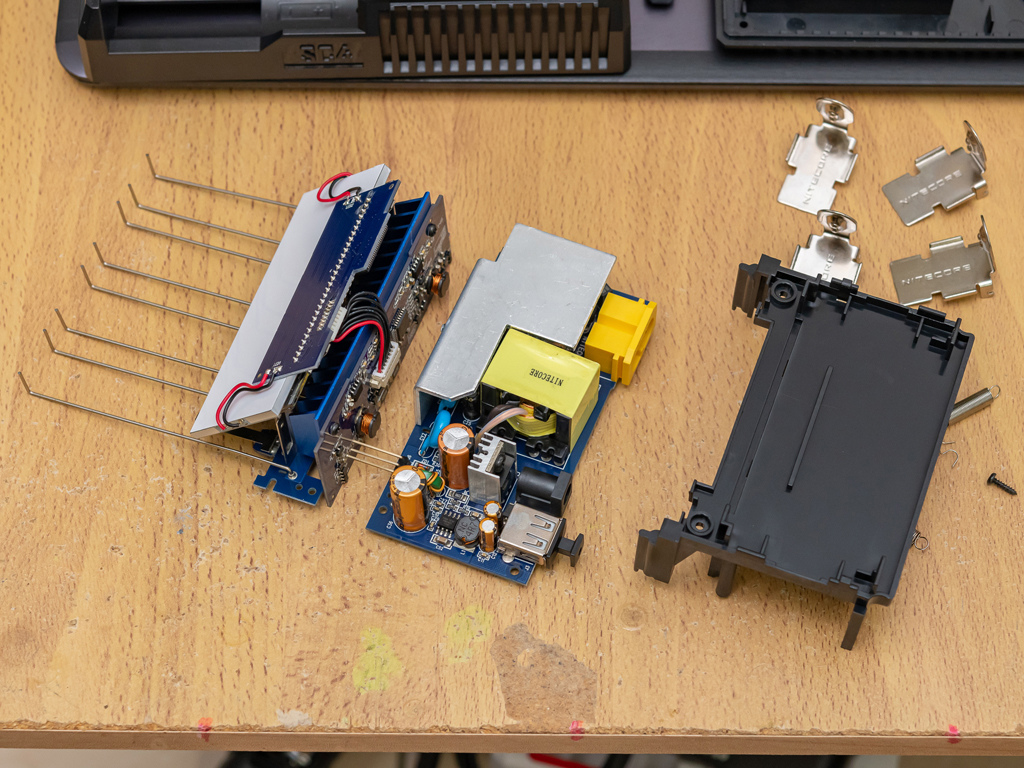

▼全分解。

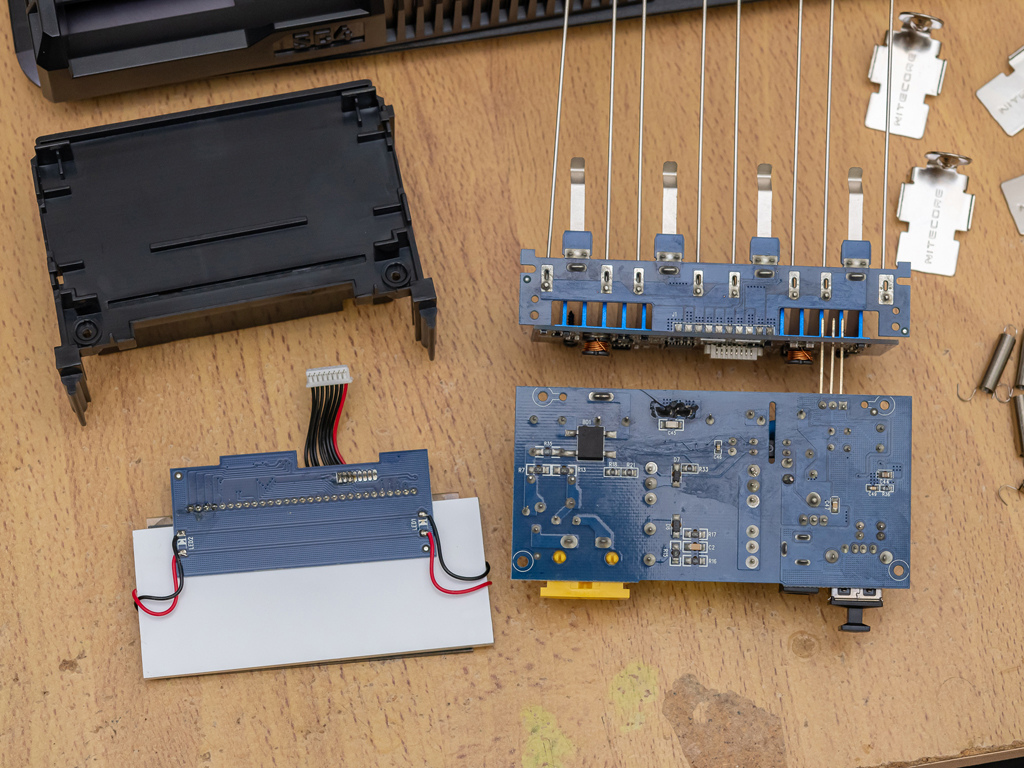

▼全分解。

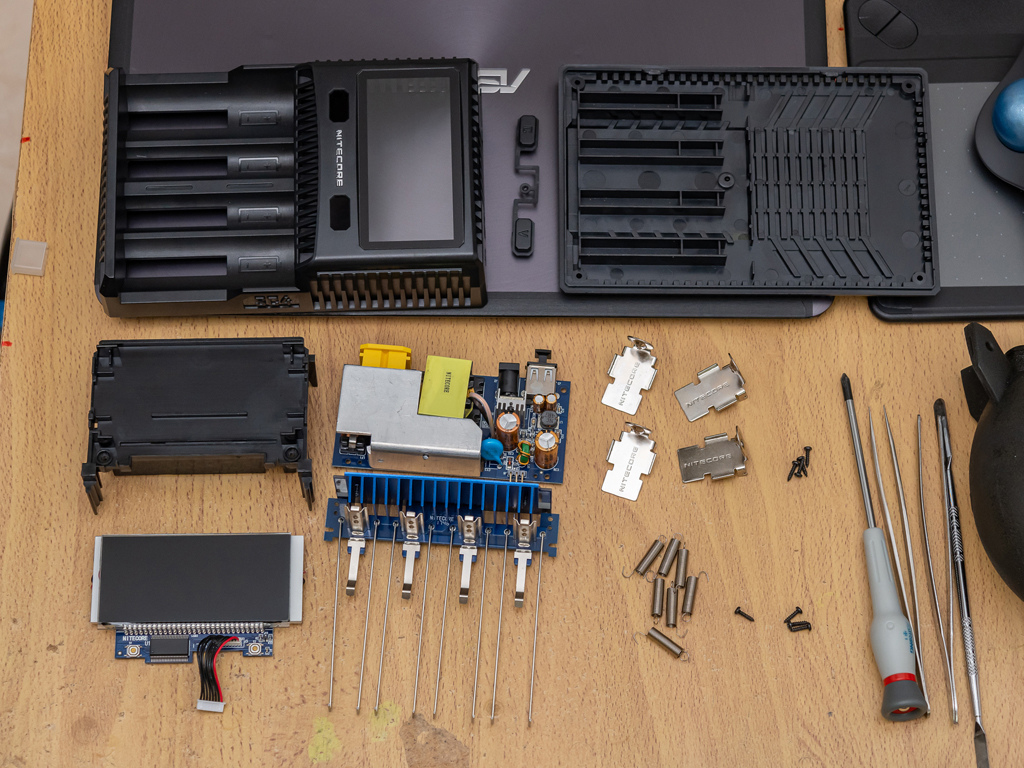

▼全分解。
▼PS：有散熱片，所以順便看看。

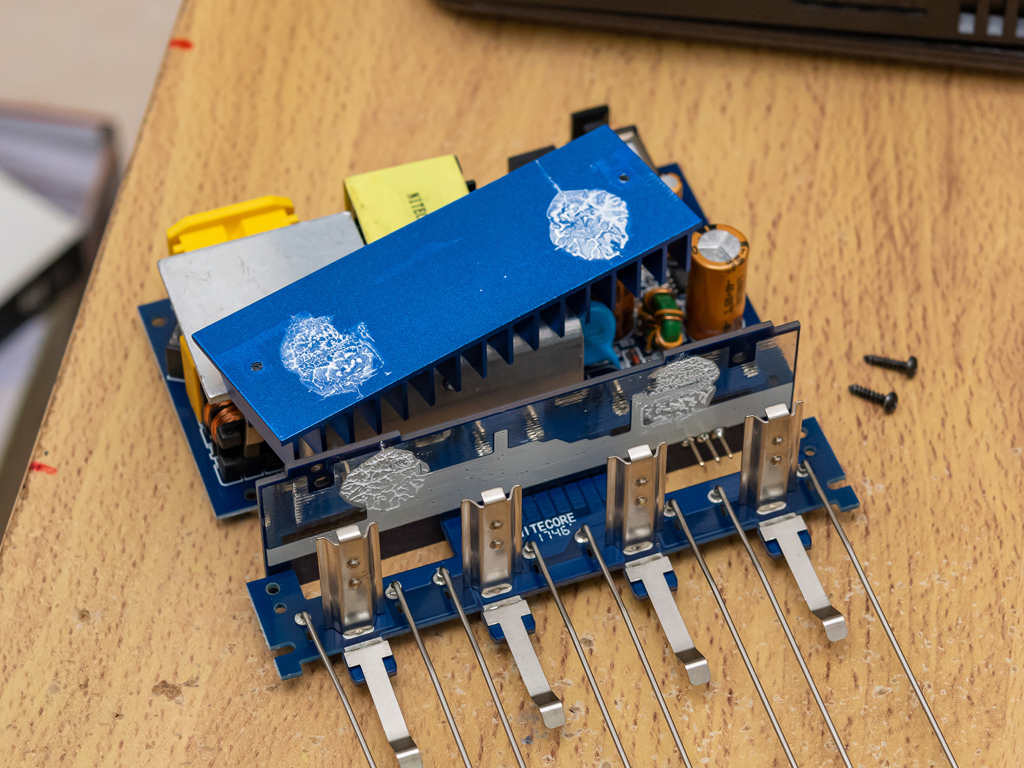

▼果然有貧脊的散熱膏。

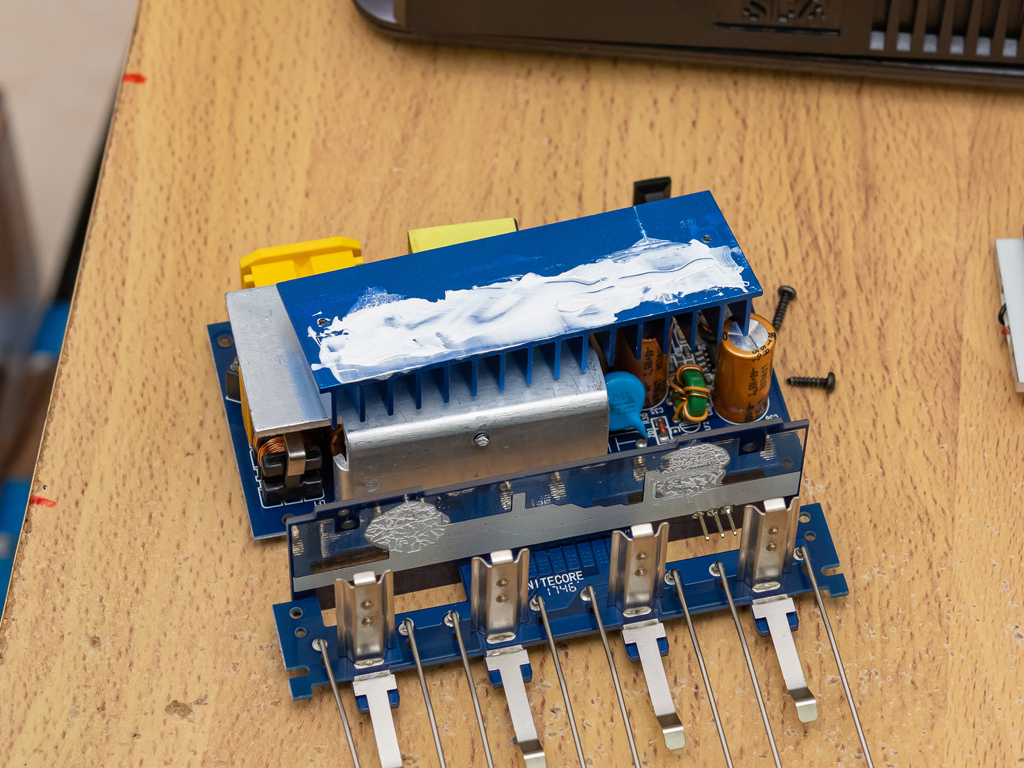

▼嗯…確保一下導熱效率 XD
▼PS：回組時液晶的線要注意一下別折斷或壓到。

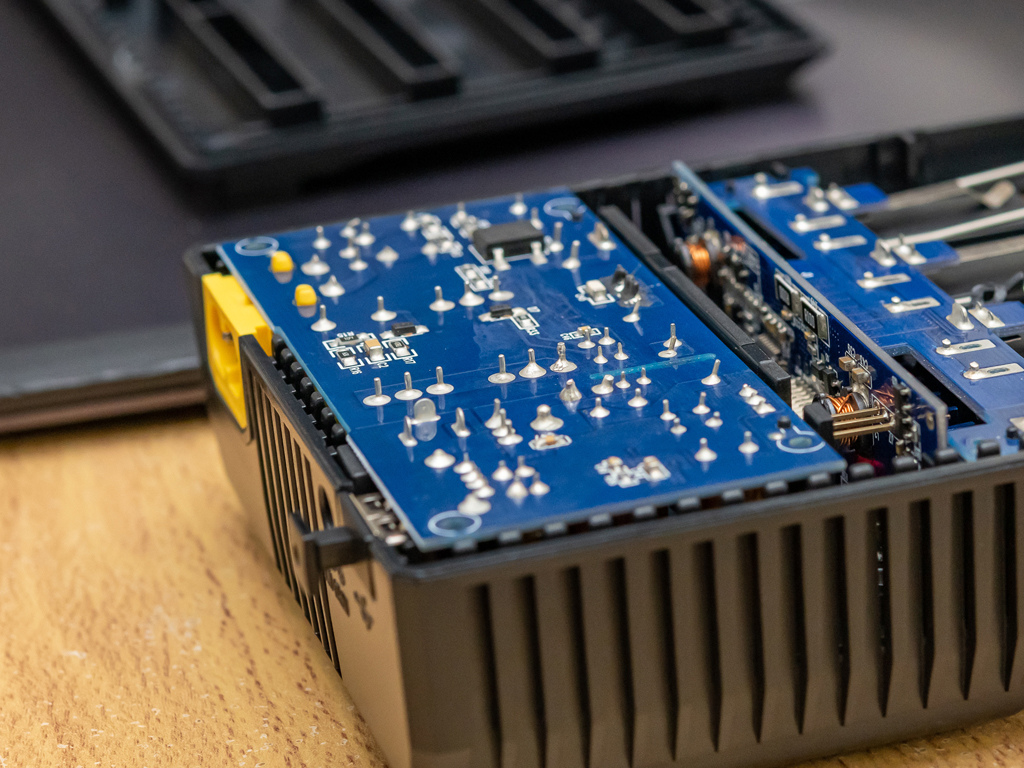

▼再PS：板子上的焊點，雖說元件的針腳長度一致，但個人不喜歡留這麼長，個人會修掉。
▼修短，減少接收到一些有的沒的微訊號（那些小針腳嚴格說也算小天線，雖然影響極微，但個人龜毛）另有處針腳有上黑色絕緣膠我就不修了。
